پاورپوینت تعمیر و تقویت سازه

توضیحات

عنوان: تعمیر و تقویت سازه

• تعمیر و تقویت سازه
• ﻣﺮﺣﻠﻪ I ﺷﻨﺎﺳﺎﻳﻲ و ﻗﻀﺎوت اوﻟﻴﻪ
• مرحله II ﺗﻬﻴﻪ اﻃﻼﻋﺎت ﻻزم از ﻇﺎﻫﺮ ﺳﺎزه اﺟﺮا ﺷﺪه
• روش ﻫﺎی ﺑﺮرﺳﻲ داﺧﻠﻲ وﺿﻌﻴﺖ  ﺑﺘﻦ  ﺗﻴﺮ ﻫﺎ و ﺳﺘﻮن ﻫﺎ
• روش ﻫﺎی ﺑﺮرﺳﻲ داﺧﻠﻲ وﺿﻌﻴﺖ  ﺑﺘﻦ  ﺗﻴﺮ ﻫﺎ و ﺳﺘﻮن ﻫﺎ
• روش ﻣﻐﺰه ﮔﻴﺮی ﺑﺘﻦ
• نموﻧﻪ ﺑﺮداری از ﻣﻴﻠﮕﺮد ﻫﺎی ﻣﻘﻄﻊ ﺑه ﻤﻨﻈﻮر ﺗﻌﻴﻴﻦ fy
• مرحله III بررسی نهایی در ترمیم
• روش ﻫﺎی ﺗﻘﻮﻳﺖ ﭘﻲ

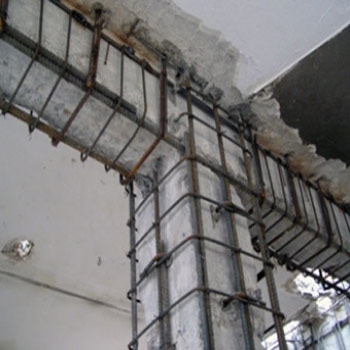

• ﺗﻘﻮﻳﺖ ﺳﺘﻮن ﻫﺎ
• ﻧﺤﻮه ﺑﺘﻦ رﻳﺰی در ﺳﺘﻮن ﺟﺪﻳﺪ
• ﺗﻘﻮﻳﺖ ﺗﻴﺮ ﻫﺎ
• مرحله تکمیلی وبه عمل آوری
• ﺑﺮرﺳﻲ ﻋﻠﻞ ﺧﺮاﺑﻲ و ﻧﺤﻮه ﺗﺮﻣﻴﻢ  ﭘﻞ ﻗﺪﻳﻤﻲ ﻏﺎزﻳﺎن اﻧﺰﻟﻲ
• دﻣﭙﺮ

تعمیر و تقویت سازه

ﭼﻨﺎﻧﭽﻪ ﺳﺎزه ای ﺗﺤﺖ ﺷﺮاﻳﻂ ﺧﺎص( زﻟﺰﻟﻪ ﻳﺎ ﮔﻮد ﺑﺮداری ﻳﺎ…) آﺳﻴﺐ دﻳﺪه ﺑﺎﺷﺪ ﻳﺎ اﮔﺮﻗﺼﺪ ﺗﻐﻴﻴﺮ ﻛﺎرﺑﺮی ﺳﺎﺧﺘﻤﺎن( ﻣﺴﻜﻮﻧﻲ به آﻣﻮزﺷﻲ)،ﺗﻐﻴﻴﺮ ﻳﺎ اﻓﺰاﻳﺶ در ﻣﻴﺰان ﻃﺒﻘﺎت ﺳﺎزه را داﺷﺘﻪ ﺑﺎﺷﻴﻢ دﻳﮕﺮ ﺳﺎزه ﻣﻮﺟﻮد اﻳﻤﻨﻲ و ﺷﺮاﻳﻂ ﻣﻄﻠﻮب ﺑﺮای ﺗﺤﻤﻞ ﺑﺎرﻫﺎی وارده را ﻧﺨﻮاﻫﺪ داﺷﺖ و ﻧﻴﺎزﻣﻨﺪ ﻣﻘﺎوم ﺳﺎزی ﻳﺎ ﺗﺮﻣﻴﻢ و ﺗﻘﻮﻳﺖ ﺳﺎزه ﻫﺴﺘﻴﻢ.

• ﻣﺮﺣﻠﻪ I ﺷﻨﺎﺳﺎﻳﻲ و ﻗﻀﺎوت اوﻟﻴﻪ

    در اوﻟﻴﻦ ﻣﺮﺣﻠﻪ ﻣﺤﻞ  ﺳﺎﺑﻘﻪ و ﻣﺸﺨﺼﺎت ﻃﺮح از ﻗﺒﻴﻞ ﮔﺰارش ژﺋﻮﺗﻜﻨﻴﻚ ﺧﺎك، ﻧﻘﺸﻪ ﻣﺸﺨﺼﻼت ﻓﻨﻲ، ﻧﺤﻮه اﻧﺘﻘﺎل ﺑﺎر ﺟﺎﻧﺒﻲ ﺳﺎزه، دﻓﺘﺮﭼﻪ ﻣﺤﺎﺳﺒﺎت و از اﻳﻦ ﻗﺒﻴﻞ ﺗﻬﻴﻪ ﻣﻴﮕﺮدد.

• مرحله II ﺗﻬﻴﻪ اﻃﻼﻋﺎت ﻻزم از ﻇﺎﻫﺮ ﺳﺎزه اﺟﺮا ﺷﺪه
• ﺑﺎزدﻳﺪ ﻣﻜﺮر از سازه
• اﻧﺪازه ﮔﻴﺮی اﻋﻀﺎی سازه( ﻣﻘﺎوﻣﺖ ﻣﻴﻠﮕﺮد ﻫﺎ و ﺑﺘﻦ و…)
• ﺑﺮرﺳﻲ ﻛﻴﻔﻴﺖ اﺟﺮای ﺗﻴﺮ ﻫﺎ و ﺳﺘﻮن ﻫﺎ، دﻳﻮار ﺑﺮﺷﻲ، ﺳﻴﺴﺘﻢ ﺳﻘﻒ، ﭘﻮﺷﺶ ﺑﺘﻦ روی ﻣﻴﻠﮕﺮد ﻫﺎ، ﻗﻄﻊ وپیوﺳﺘﮕﻲ ﻣﻴﻠﮕﺮدها
• روش ﻫﺎی ﺑﺮرﺳﻲ داﺧﻠﻲ وﺿﻌﻴﺖ ﺑﺘﻦ  ﺗﻴﺮ ﻫﺎ و ﺳﺘﻮن ﻫﺎ

   1) روش ﻏﻴﺮ ﻣﺨﺮب( ﭼﻜﺶ اﺷﻤﻴﺘﺲ و…)

ﺑﺮﺣﺴﺐ ﻣﻴﺰان ﺑﺮﮔﺸﺖ ﭼﻜﺶ( ﻣﻴﻠﻪ) ﻣﻘﺎوﻣﺖ اﻋﻀﺎ ﺗﻌﻴﻴﻦ ﻣﻴﮕﺮدد.

• ﻣﺸﻜﻼت اﺳﺘﻔﺎده از ﭼﻜﺶ اﺷﻤﻴﺘﺲ
• ﻧﺸﺎن دادن ﻣﻘﺎوﻣﺖ ﻛﻢ ﺑﻬﻨﮕﺎم ﺑﺮﺧﻮرد ﺑﺎ ریزدانه
• ﻧﺸﺎن دادن ﻣﻘﺎوﻣﺖ زﻳﺎد ﺑﻬﻨﮕﺎم ﺑﺮﺧﻮرد ﺑﺎ درﺷﺖ دانه
• ﻧﺸﺎن دادن ﻣﻘﺎوﻣﺖ ﻣﻴﻠﮕﺮد ﻫﻨﮕﺎم ﺑﺮﺧﻮرد ﺑﻪ ﻣﻴﻠﮕﺮد در اﺛﺮ ﻛﻢ ﺑﻮدن ﭘﻮﺷﺶ ﺑﺘﻦ

 2)  روش ارﺳﺎل امواج( آﻟﺘﺮاﺳﻮﻧﻴﻚ)

 ﻣﻘﺎوﻣﺖ ﺑﺘﻦ ﺑﺮ ﺣﺴﺐ ﺳﺮﻋﺖ ﻋﺒﻮر اﻣﻮاج ﺗﻌﻴﻴﻦ ﻣﻴﮕﺮدد.

• ﻣﺸﻜﻼت روش آﻟﺘﺮاﺳﻮﻧﻴﻚ
• ﻫﺮﭼﻪ در ﺑﺘﻦ ﻣﺴﻠﺢ ﺗﺮاﻛﻢ ﻣﻴﻠﮕﺮد در ﻣﻨﻄﻘﻪ ﻣﻮرد آزﻣﺎﻳﺶ زﻳﺎد ﺑﺎﺷﺪ ﺑﺎﻋﺚ ﻣﻴﺸﻮد ﻣﻘﺎوﻣﺖ ﻛﺎذب ﻧﺸﺎن دﻫﺪ.
• اﺷﺒﺎع ﺑﻮدن ﻳﺎ ﻏﻴﺮ اﺷﺒﺎع ﺑﻮدن ﺑﺘﻦ در ﻣﺤﺎﺳﺒﻪ تاﺛﻴﺮمیگذارد.
• وجود حباب ﻫﻮا( ﺗﺨﻠﺨﻞ بتن) ﺗﺎﺛﻴﺮ میگذارد.

آﻟﺘﺮاﺳﻮﻧﻴﻚ ﺑﺎﻳﺪ در ﻗﺴﻤﺘﻲ ﻛﻪ ﭘﻮﺷﺶ ﻣﻴﻠﮕﺮد ﻛﻤﺘﺮ اﺳﺖ ﻧﺼﺐ ﺷﻮد( درتیرها قسمت ﻣﻴﺎﻧﻲ)

3) روش ﻣﻐﺰه ﮔﻴﺮی ﺑﺘﻦ

• ﺑﺮای داﺷﺘﻦ ﻧﻤﻮﻧﻪ ﻫﺎی اﺳﺘﺎﻧﺪارد ﺑﺎﻳﺪ ارﺗﻔﺎع ﻧﻤﻮﻧﻪ ﻫﺎ از دو ﺑﺮاﺑﺮ ﻗﻄﺮ آن ﺑﺰرﮔﺘﺮ ﺑﺎﺷﺪ.
• در اﻳﻦ روش ﻫﺮﭼﻪ ﻧﻤﻮﻧﻪ از ﻋﻤﻖ ﺑﺘﻦ ﺑﺎ ﻣﺘﻪ درﻳﺎﻓﺖ ﺷﻮد ﻣﻘﺎوﻣﺖ ﺑﻴﺸﺘﺮی ﻧﺸﺎن ﺧﻮاﻫﺪ داد.
• ﻧﻤﻮﻧﻪ ﻫﺎ از ﺟﺎﻳﻲ ﻣﻴﺒﺎﻳﺴﺖ ﺑﺮداﺷﺖ ﺷﻮد ﺗﺎ ﻧﻘﺎط ﺿﻌﻒ در ﺳﺎزه اﻳﺠﺎد ﻧﺸﻮد.
• در ﺗﻴﺮ ﻫﺎ ﺑﻬﺘﺮﻳﻦ ﻣﻘﻄﻊ ﺑﺮای ﻧﻤﻮﻧﻪ ﺑﺮداری1/4 ﻃﻮل دﻫﺎﻧﻪ ﻧﺰدﻳﻚ ﺗﻜﻴﻪ ﮔﺎه میباشد.
• در ﻣﻘﻄﻊ ﻋﺮﺿﻲ ﺑﻬﺘﺮﻳﻦ ﺟﺎ ﺑﺮای ﻧﻤﻮﻧﻪ ﮔﻴﺮی  نزدﻳﻚ ﺗﺎر ﺧﻨﺜﻲ ﻣﻴﺒﺎﺷﺪ زﻳﺮا در ﺗﺎر ﺧﻨﺜﻲ ﺗﻨﺶ ﺑﻪ ﺑﺘﻦ وارد ﻧﻤﻲ آﻳﺪ.
• ﻫﻤﭽﻨﻴﻦ ﻣﻐﺰه ﮔﻴﺮی  از ﺑﺘﻦ را ﻣﻴﺘﻮان از ﺑﺘﻦ روی ﺗﻴﺮﭼﻪ ﻫﺎ اﻧﺠﺎم داد ﺗﺎ ﺑﻪ ﺑﺎرﺑﺮی ﺗﻴﺮ ﻳﺎ ﺳﺘﻮن ﺳﺎزه ﻫﻢ ﻟﻄﻤﻪ وارد ﻧﻴﺎﻳﺪ
