توضیحات

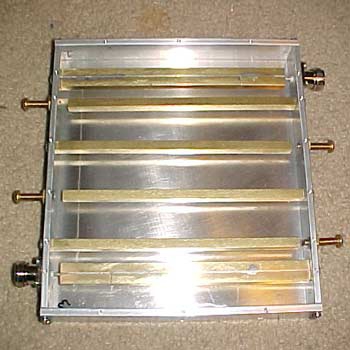

عنوان فارسی: طراحی فیلتر میان گذر اینتردیجیتال
عنوان انگلیسی:
Design of Interdigital Bandpass Filter
چکیده
هدف این مقاله طراحی فیلتر میان گذر اینتردیجیتال مایکروویو در فرکانس های مختلف است. یک فیلتر مایکروویو شبکه ای با دو ورودی است که برای کنترل پاسخ فرکانسی به کار می رود. این مقاله شبیه سازی فیلتر میان گذر دیجیتال و فیلتر چبی شف میان گذر با عناصر فشرده با استفاده از ADS ( نرم افزار طراحی سیستم پیشرفته ) را ارائه می دهد. در این فیلترها زیرلایه ی RT-DUROID با ضخامت 0.5 میلیمتر به کار می رود.
کلید واژگان: اینتردیجیتال، فیلتر میان گذر، عناصر فشرده
1.مقدمه
تخقق فیلترها با استفاده از عناصر فشرده در فرکانس مایکروویو دشوار می گردد، چرا که ابعاد عناصر مداری با طول موج های مایکروویو قابل مقایسه می گردد و به همین دلیل دیدگاه مدار گسترده مورد نیاز است. برای تحقق رفتار فشرده ی خازن، سلف یا مقاومت، اندازه ی عنصر باید بسیار کوچکتر از طول موج باشد. اگر بخواهیم از عناصر فشرده در فرکانس های مایکروویو استفاده کنیم، شرط زیر باید برآورده شود:
به طور کلی دو روش سنتز فیلتر مورد استفاده هستند که عبارتند از: روش پارامتر تصویر[1] و روش تلفِ الحاقی[2].
در این مقاله از روش الحاقی استفاده کرده ایم چرا که مشخصات فرکانسی شرایط فیزیکی تحقق در باندهای عبور و توقف را به طور کامل ارائه می دهد که از آنها فیلترهای مایکروویو سنتز شده یا به طور دلخواه طراحی می شوند.
توجه:
- برای دانلود فایل word کامل ترجمه لطفا اقدام به خرید فرمایید.
- پس از خرید بلافاصله لینک دانلود فایل برای شما ایمیل خواهد شد.
